第２回目は埼玉県の建築士事務所、ささ木暮らし設計の佐々木努さんを訪ねてきました。
築２０年住宅の断熱改修
オーナー様は売ろうかどうしようか考えていたところに、断熱改修リフォームのメリットを知り、そこから佐々木さんとの出会いで工事がスタートしました。
現状は外壁屋根を昨年塗り替えたばかりなので、それを壊すというのは忍びない、また、リビングの内装にはパインの無垢板が当時から張られていて、折角のこれをはがすのも忍びない。さて、どうしたものか？となった時に、天井と床下に断熱をして、あとは開口部強化、インナーサッシで行くしか無いと。
しかも、壁が強化出来ない以上、開口部を強化せねばならず、それには普通のインナーではダメだと。そこで、木製の空気層１６ｍｍペアガラスのサッシを採用して“第１弾”目の改修工事を終えました。
第１弾としたのは佐々木さんの野望？があり、強化できなかった壁をある工夫をして強化し、予算の関係上設置できなかった木製インナーも追加して更なるバージョンアップを提案したいと。
そこで、そのバージョンアップのエネルギーパスも作成しました。
つまり、今回のエネパスはBefore、After、After+と３パターンのご紹介です。

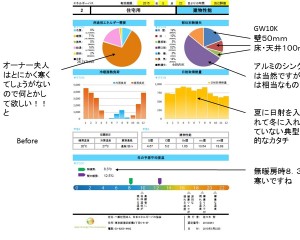

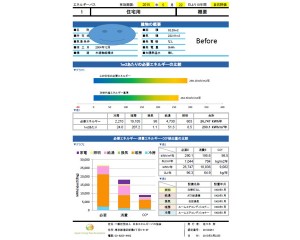

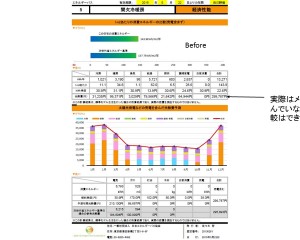

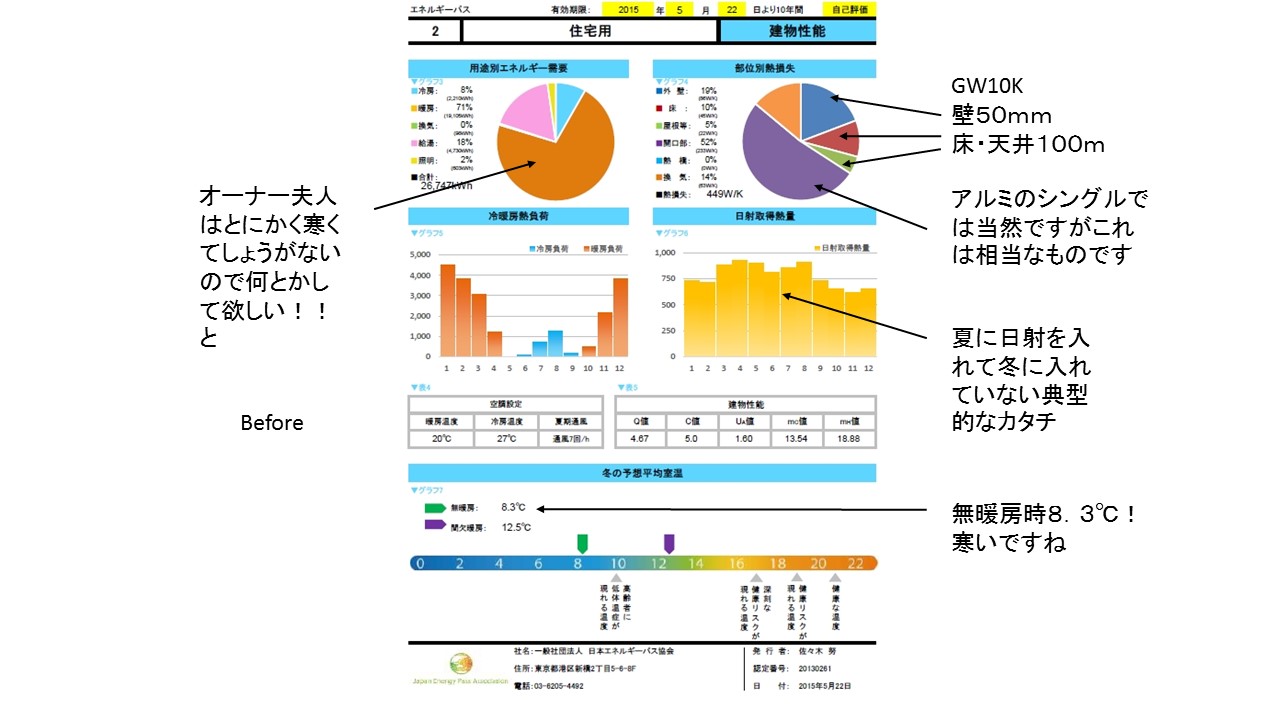

まずはBefore
断熱スペック
壁：グラスウール１０K５０ｍｍ
床：グラスウール１０K１００ｍｍ
天井：グラスウール１０K１００ｍｍ
シングルガラスアルミサッシ
やはり、シングルガラスアルミサッシのマイナスパワー恐るべしですね。

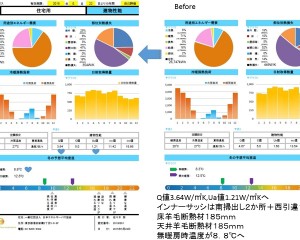

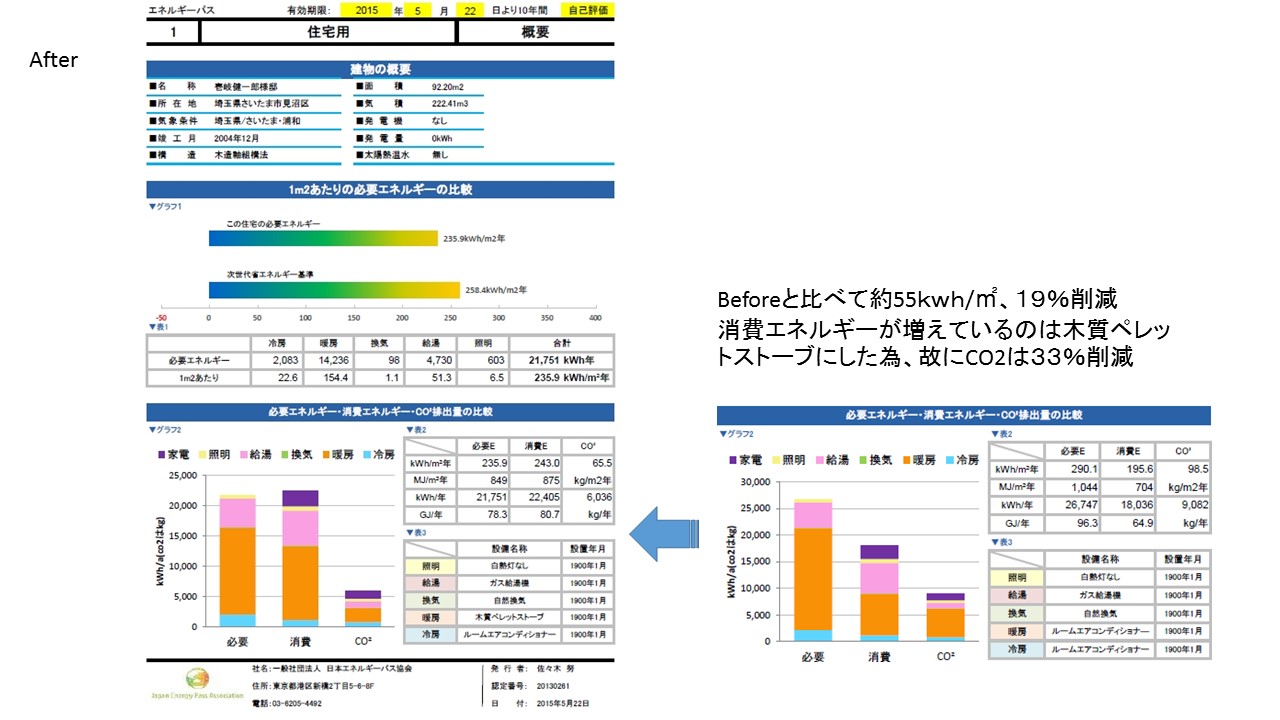

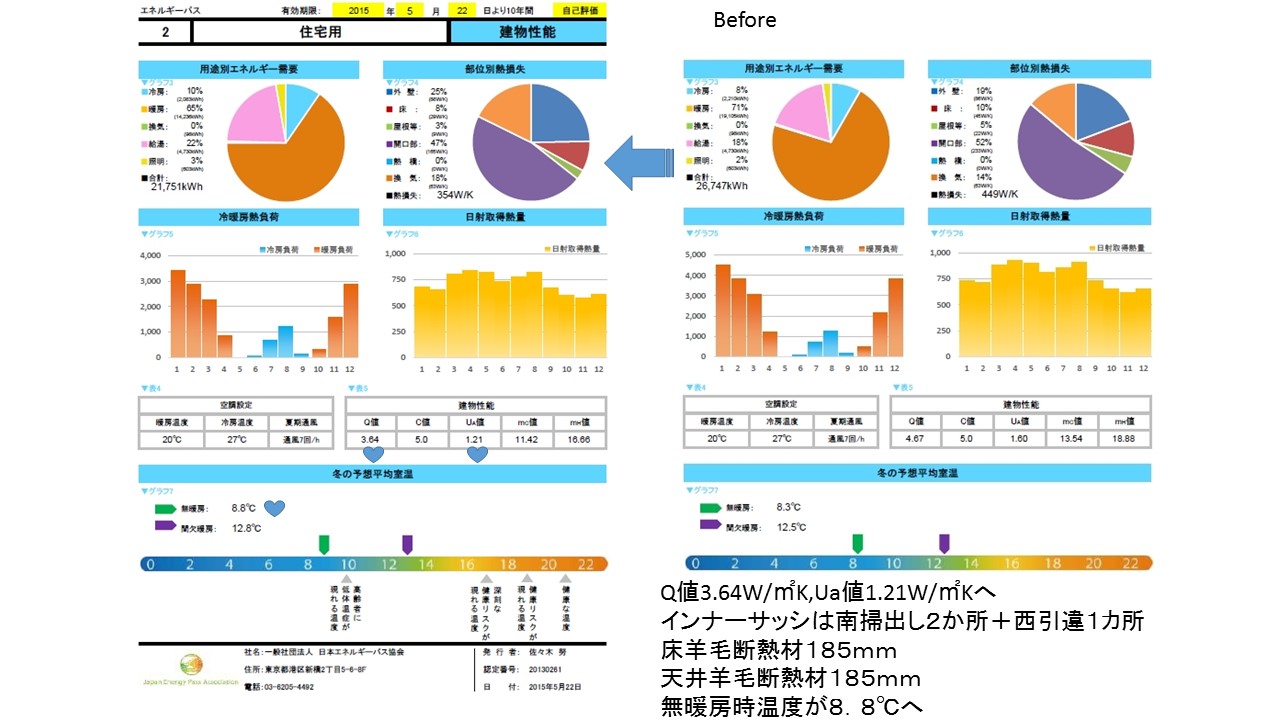

次にAfter
床：１８５ｍｍ羊毛断熱材
天井：１８５ｍｍ羊毛断熱材
窓：南掃出し2か所16ｍｍペアガラス熱取得型LOW-E(U値1.6W/㎡K）、西引違1カ所木製インナーサッシ・16ｍｍペアガラス遮熱型LOW-E(U値1.6W/㎡K）

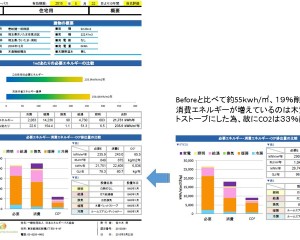

Beforeと比べで必要エネルギー約５５ｋｗｈ１９％削減！
Q値3.64W/㎡K、Ua値1.21W/㎡Kへ
無暖房温度も８．８℃へ上昇

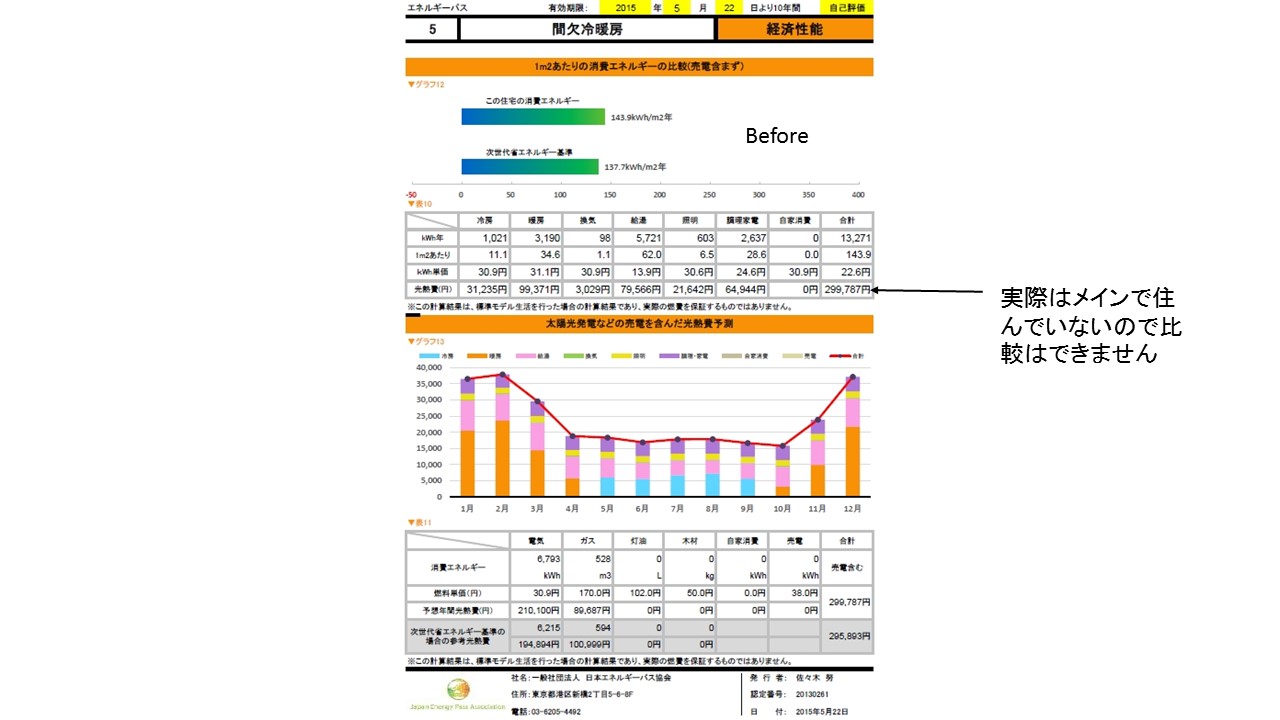

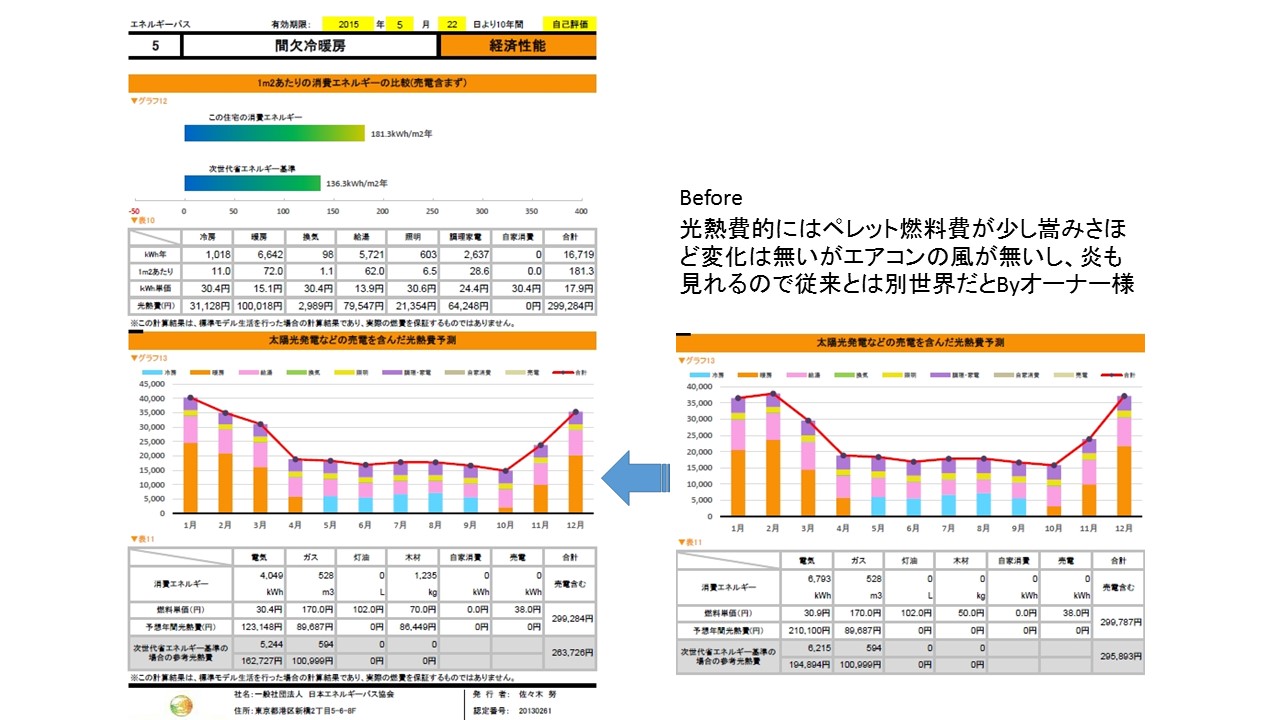

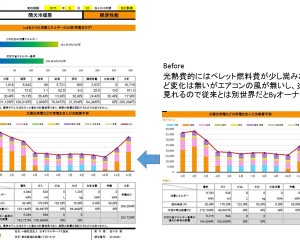

光熱費的には暖房エネルギーは減少するも、ペレット燃料費が若干嵩む為さほどの変化はありません
と、ここまでが通常のBeforeとAfterの比較で、これだけでもかなり参考になるのですが
佐々木さんはもっとエネルギー削減をして欲しい一心で更なる断熱改修プランを考え
それもエネパスに落としました。

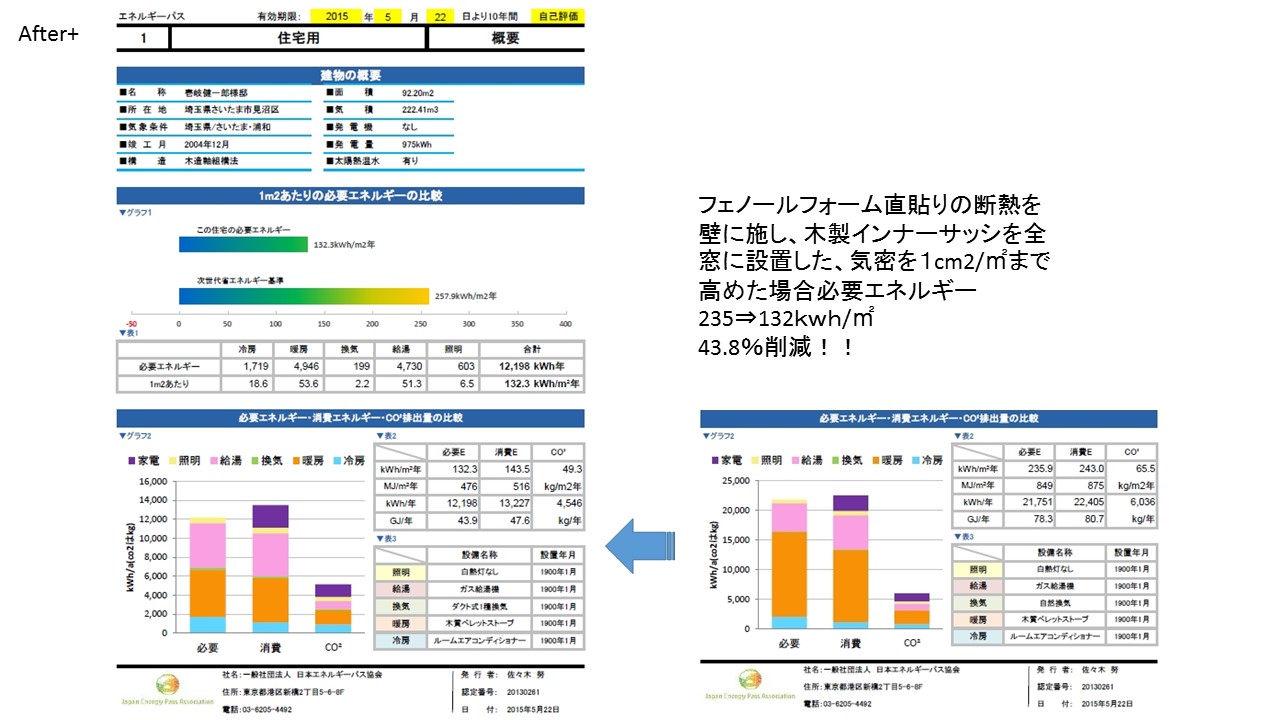

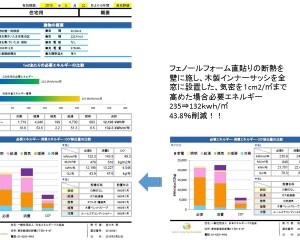

プランとしては壁を壊さず付加断熱する手法としてフェノール打ちっぱなしを選択
また、木製インナーを残りの窓に設置、更に気密を１ｃｍ2/㎡まで向上させたものです。
必要エネルギー235ｋｗｈ⇒132ｋｗｈ/㎡ 43.8％削減！！
因みにBeforeと比べた削減率は54.4％です。
ここまで出来れば素晴らしいですね。

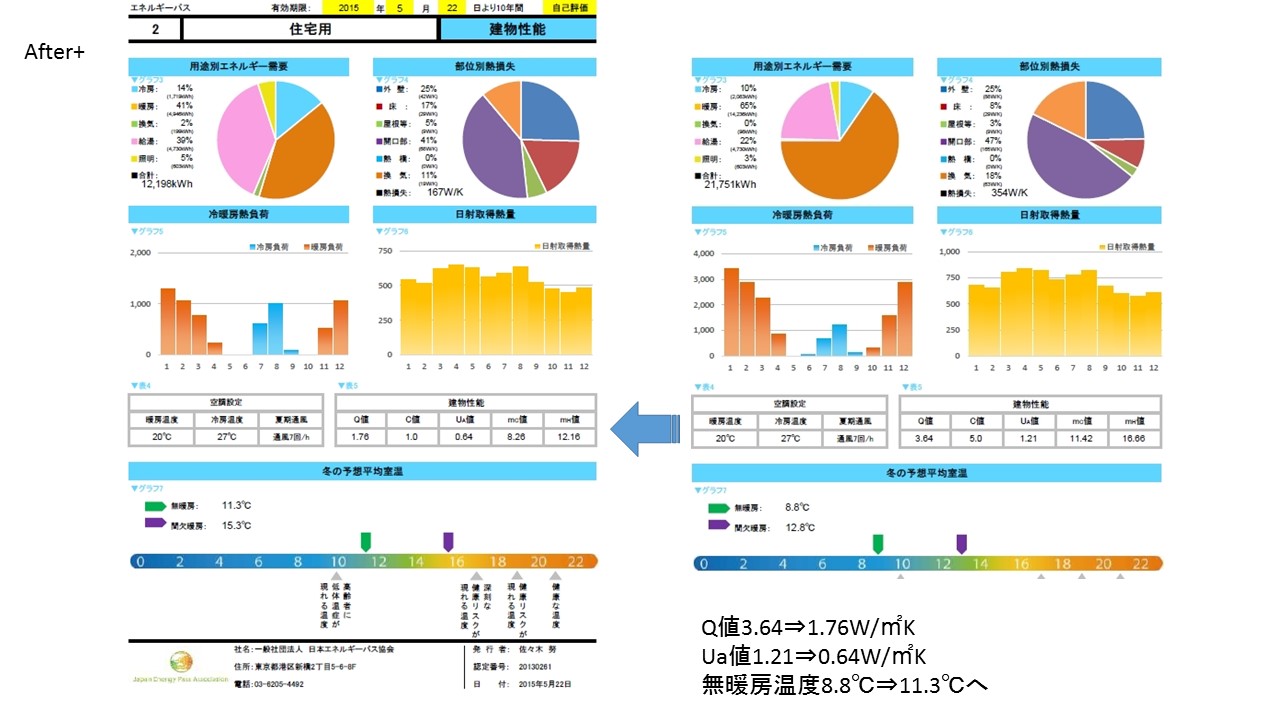

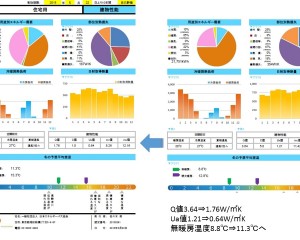

Q値も3.64⇒1.76W
Ua値1.21⇒0.64W/㎡K Uaはやっとまともな数値になったって感じですね。
無暖房温度8.8⇒11.3℃へ
と、ここまででも十分素晴らしい考察なのですが、最後のもう一つ調べてみたいことがありそれも計算されました。

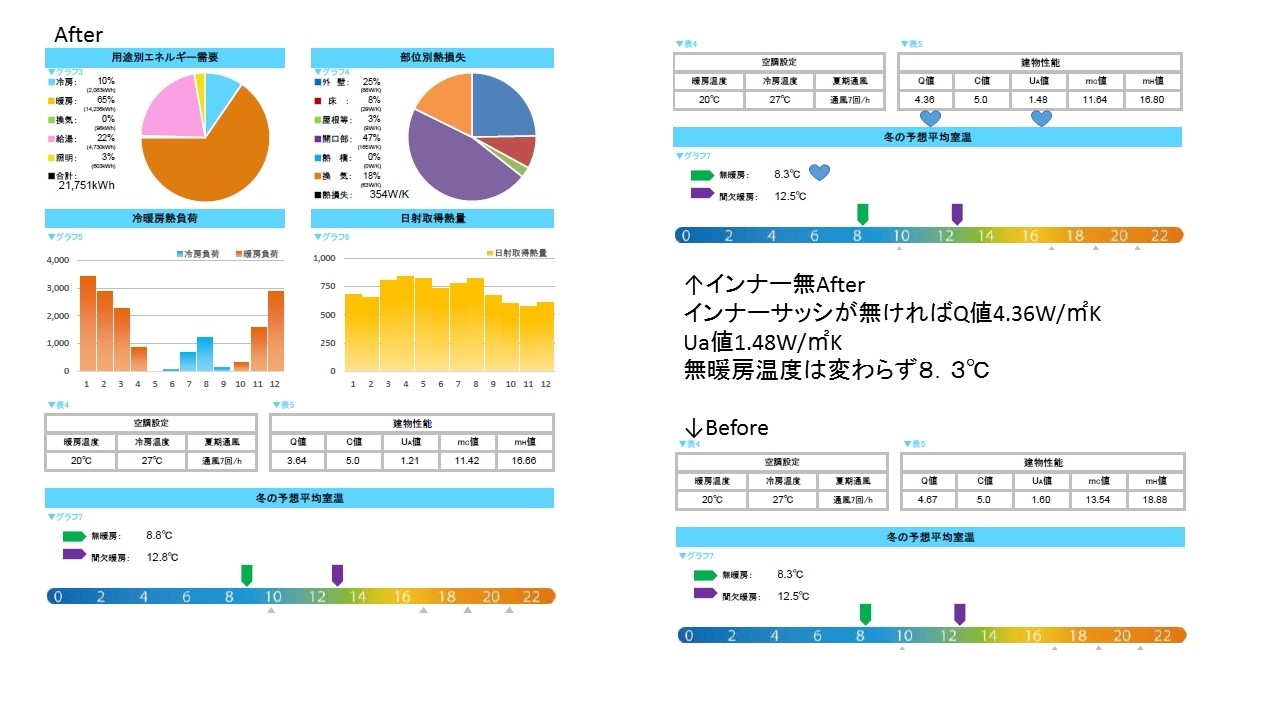

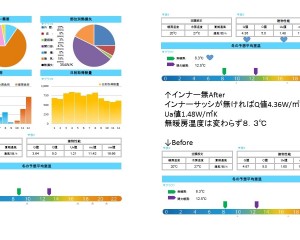

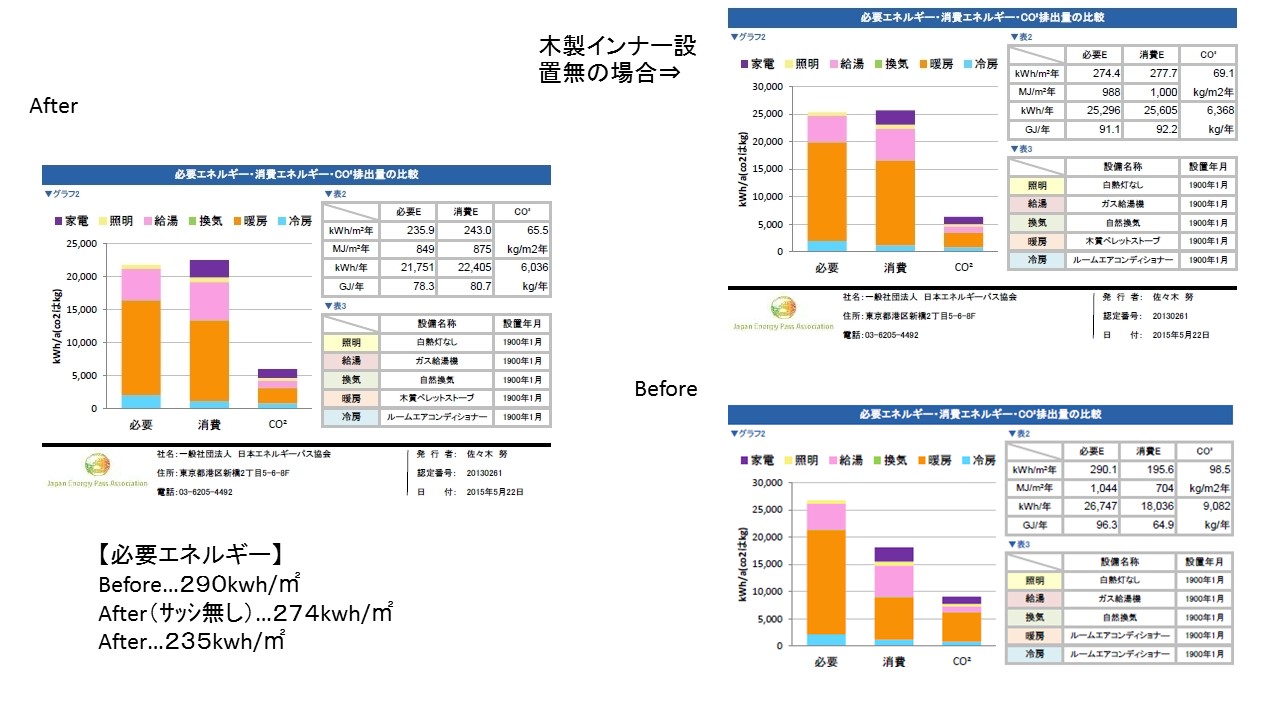

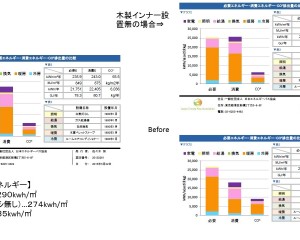

それは、木製インナー三カ所を設置しなかった場合、つまり床と天井だけの断熱改修だとどんな結果になるか？
Before…２９０kwh/㎡
After（ｻｯｼ無し）…２７４kwh/㎡
After…２３５kwh/㎡
インナーが無ければさほどの削減は無いということです。
また、インナーが無ければQ4.36W㎡K、Ua値1.48W/㎡K
無暖房温度は変わらずの８．３℃。。。
という結果になりました。
たった三カ所の木製インナーサッシを付けただけで上の数字になるのですから、やはり開口部強化は
断熱改修においてマスト以外の何ものでも無いことが分かりました。
色んな角度からエネルギーパスを計算いただいた佐々木努さんが今後どんな提案をして
エネルギー向上設計をされていくか楽しみですね。
有難うございました！因みに後ろの木製三層サッシはご自宅の断熱改修で採用するものです。
これはこれで、楽しみな報告が聞けそうです。
佐々木努：ささ木暮らし設計
http://www.sasakurasekkei.com/
